JISplit89の組み立て中、組み立て後に発生したトラブル、一部について解決までの活動をまとめます。
組み立て中のトラブル
大きく3点を記載しておきます。

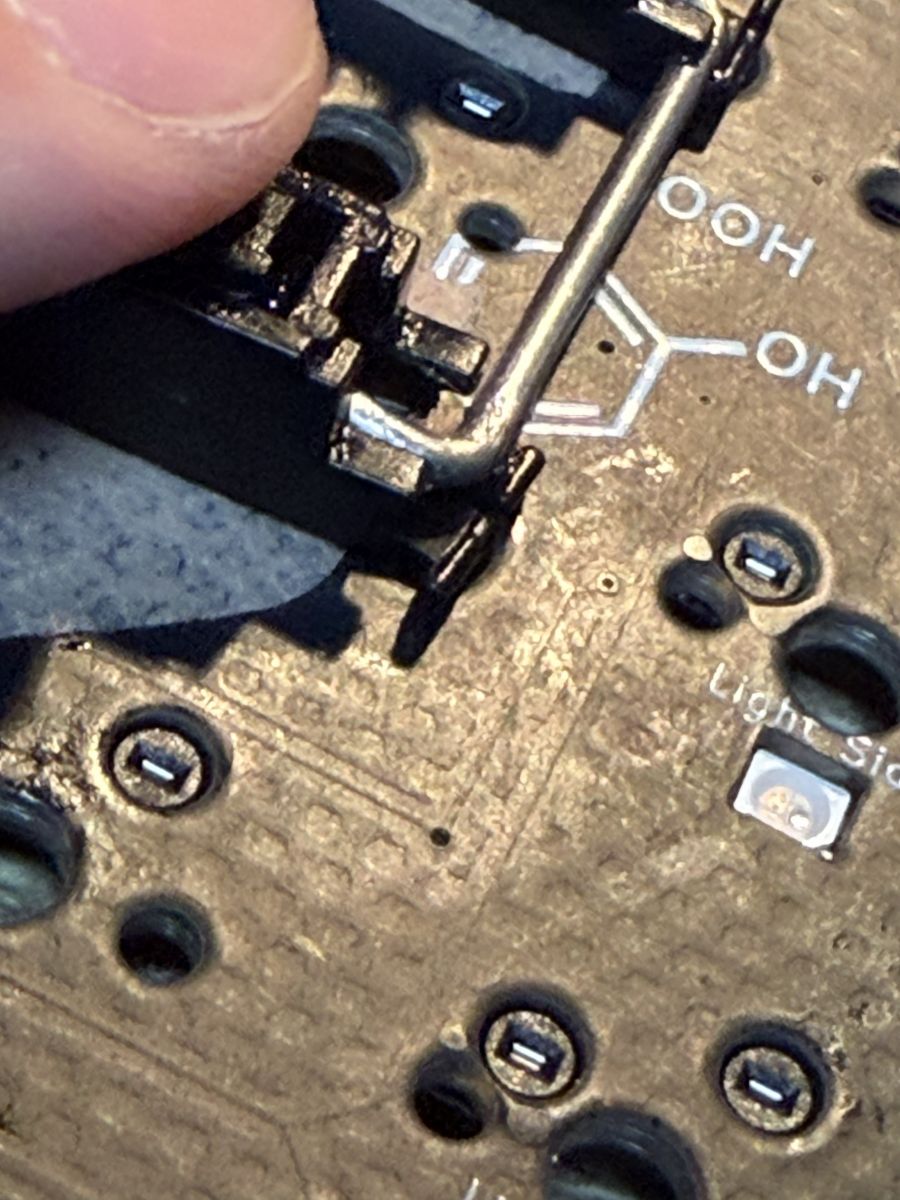

1．Enterキー用のスタビライザーが折れる
まあまあミスった感じでした…
こちらの作業中のこと。基盤に貼るテープについて、ちょっと厚めのモノを使ってしまいました。そのせいでスタビライザーがうまく入らず、少し力を入れた時に破損した…という感じです。
（ある程度使用後のメモ）交換品は購入してますが、折れたままとりあえず使用できてます。キーキャップの付け外しの時に気になりますが、困る状況になるまでは折れたまま使おうかと。
2．右のShiftの位置にあるキースイッチの端子が折れていた
作成後、全部のキーが動作している！ …と思ったのですが、右側のShiftの位置のキーだけ動作してませんでした。Shiftに設定したキーは問題に気付きづらいですね。
取り外して確認したところ、キースイッチの端子が折れ曲がってました。交換して通常動作へ。まあよくあることでしょう。
3．ProMicro（基盤）がずれて接触不良となる
キー割り当てなどの動作を見ているときに特定の2列だけキーが動作しないことがありました。
どこかの接触不要を疑って確認したところ、ProMicroの基盤がずれてました。コンスル―ピンは便利ですが、USB端子の抜き差しでずれやすくなるみたいです。電気的に接触不良となった個所が動作しなかったのでしょう。
対策として、ProMicro側だけコンスル―ピンをはんだ付けして固定するようにしました。片側だけなので故障した際に交換もできます。
組み立て後のトラブル：問題分析の記録メモ込み
組み立てもキー割り当ても終了し、通常利用をし始めたころにデバイス接続が切れる現象が発生しました。USBを抜いた際の音が鳴ってその後動作しなくなる、再度接続すると数秒は動くがすぐにまた接続が切れてしまう…という動きです。
えー、完成してカスタマイズをためしはじめたばかりのタイミングに！？Σ（▔□▔ ）
そんなことを思いながら問題分析した記録を以下にまとめておきます。
分析1：USBの電力不足やUSBケーブルを疑う
まずはUSB供給の部分の調査から。USBハブを経由していたのでPCに直接挿して動作が変わるか？USBケーブルを変えて改善するか？といった確認を実施。
結果として動作は変わらず。はずれでした。
分析2：左右接続のステレオケーブルを疑う
左右の接続に使用しているケーブルは「電源入っている際に抜くとショートするよ」という注意書きがあります。このケーブルの問題を疑ってみました。別ケーブルに置き換えても問題なし。ここじゃない。
分析3：左右どちらかの問題であるか調べる
分割キーボードは左右双方にProMicro（基盤）を有し、片方だけでも動作する構成です。そのどちらかに問題がある可能性を考慮し、片方ずつ接続をチェックしてみます。
右はOKでしたが、左だけ接続が切れる問題が発生。問題は左側にあり、っと。
分析4：基盤かその他の問題か調べる
基盤だけで問題が発生するかを調べます。基盤だけの問題であれば交換で済みますので。
バラして基盤だけ取り出してUSBケーブルを接続。基盤だけで問題を確認。ProMicro（基盤）の右側に問題あり、っと。
…ということで、片方のProMicro（基盤）の問題と特定。利用間もない状況でしたが交換することにしました。
組み立て後のトラブル対策その後

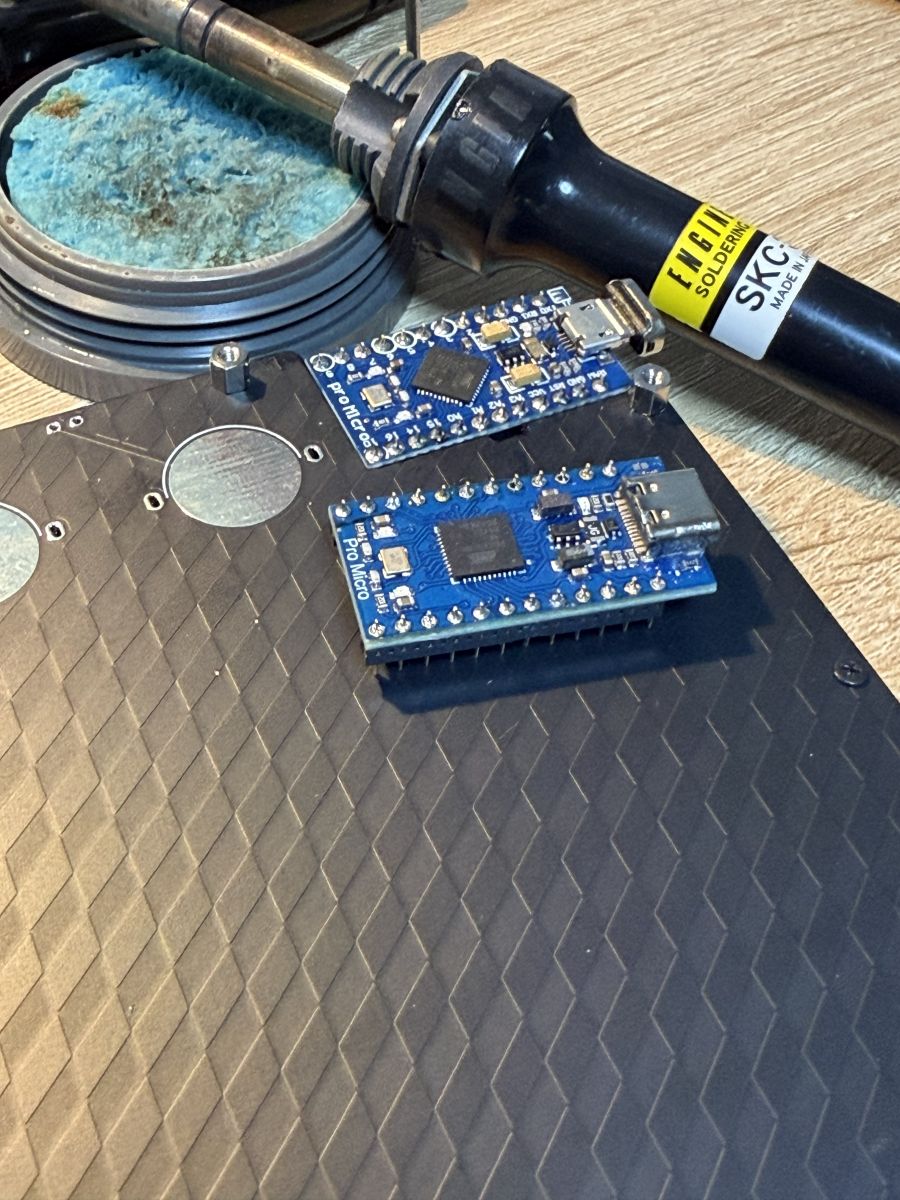

ということで、交換品のProMicroを購入して交換。無事復旧しましたとさ。
ちなみに交換後に不調のProMicroをいろいろ調査。リセットを実施してファームウェアを再度書き込みなおすと復旧しました。なんてこった。
こちらに記載の「3．ProMicro（基盤）がずれて接触不良となる」の状況で、リセットスイッチあたりがショートしたといった可能性があるかも？と疑ってます。
使用開始後の状況
Enterキー用のスタビライザーの問題は気になりましたが、普通に使える状況です。
本格的に使えなくなったら交換するくらいでよいかも？という感じです。

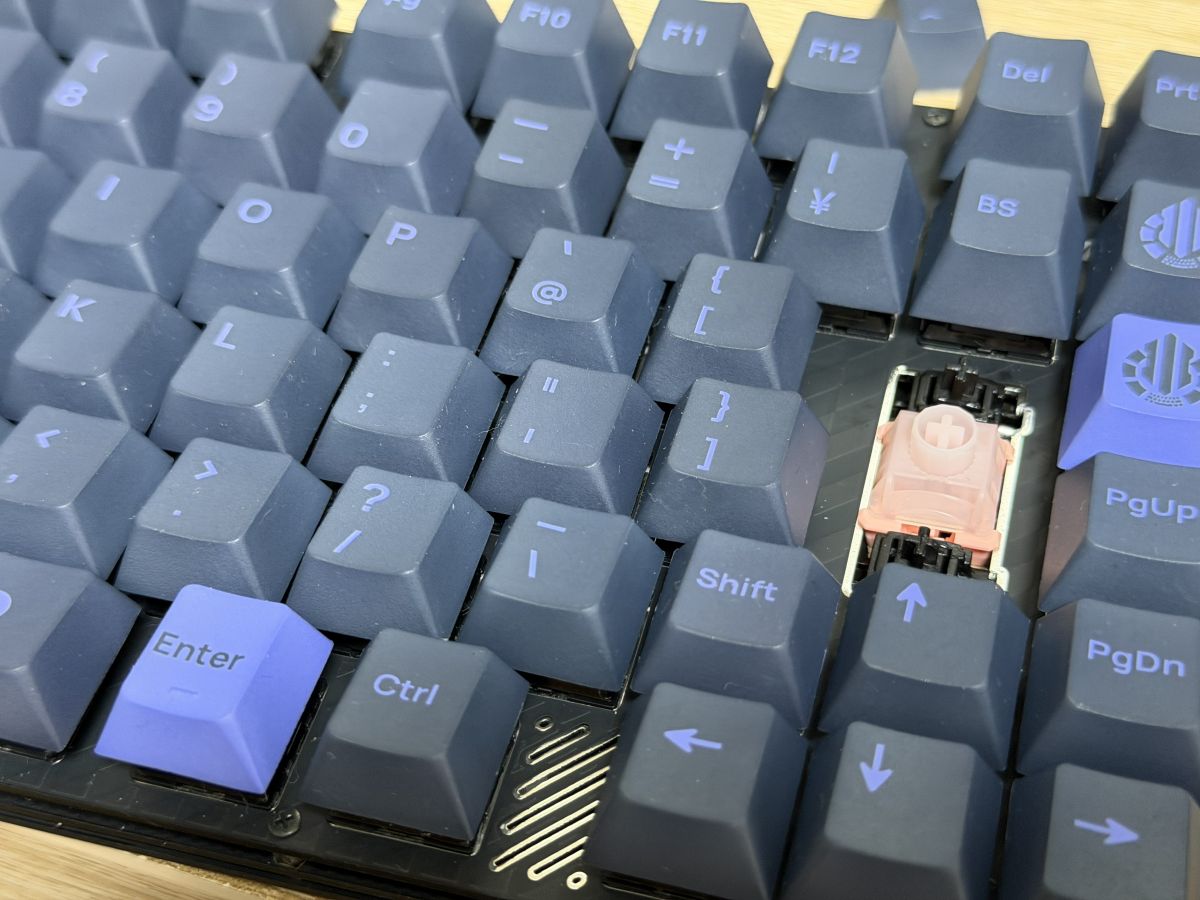

ちなみに論点は変わりますが、Enterキーはクリッキーな感触の方が楽しかったので、ここだけmeishi2のおまけで入っていたクリッキーなスイッチに変更してみました。骨折したスタビライザーの元で今のところ楽しく使えてます。
